1.简介

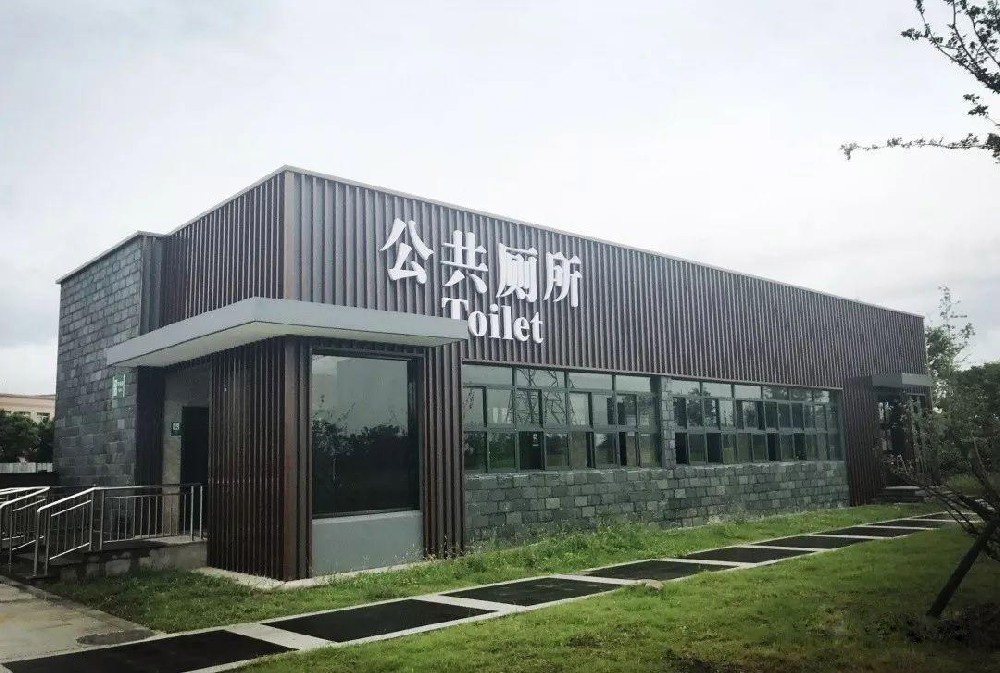

厕所做为现代城市公共场所，周边环境清洁、厕内空气清新，已是现代城市建设的重要文明标志。为全面提升公厕管理水平，建立管理长效机制；全面建设现代新都市、打造“智慧城市”的智能化公厕，实现对公厕流量监测、异味监测、入厕流量监测、蹲位监测、自动除臭等智能化远程管理， 慧航星研制开发的“智能公厕”管理系统，采用了物联网技术、通讯技术等科技手段，整合现有资源，创建公厕管理数据库、公厕臭气实时监管平台，实现公厕的现代化改造，方便管理人员实时掌握公厕运行状况，为公厕的环境卫生提供了科学、合理的管理手段，使城市的环卫公厕管理业务更加高效、智能和有序，提高社会对公众服务的体验、提升城市生活消费体验品质，提升城市的文明度、美誉度、知名度，更加节能环保、节约水电资源，带动潜在的经济发展。

2.厕所臭气的主要成份

1、氨气（NH3）-尿素味： 无色气体，有强烈的刺激气味的气体。对人体的主要危害有：眼、鼻、咽部有辛辣感，流泪、咳嗽、喷嚏、咳痰、咳血、胸闷、头痛、头昏、乏力、严重的会造成肺水肿、脑水肿、喉头水肿、喉痉挛、窒息；

2、硫化氢（H2S）-臭蛋味：无色、有毒酸性气体。低浓度时有一种特殊的臭鸡蛋味。强烈的神经毒素，对粘膜有强烈的刺激作用。低浓度的硫化氢对眼、呼吸系统及中枢神经都有影响。吸入少量高浓度硫化氢可能短时间内致命；

3、甲硫醇（CH3SH）-烂菜味：无色气体，有烂菜心气味。对眼睛、皮肤、粘膜和上呼吸道有强烈的刺激作用，可引起头痛、恶心及不同程度的麻醉作用，浓度高甚至可产生呼吸麻痹而死亡。气体检测与智慧环保服务运营商。

4、甲基吲哚（C8H5NHCH3）-粪臭味 ：常态下无色至黄色液体，对眼睛、呼吸系统和皮肤有刺激性。

3.恶臭监测设备参数：

1、 电源输入：220AC

2、 工作功率：35-40W

3、 传感器类型：化学反应；

4、 气体种类：恶臭，有毒气体，VOC 气体；

5、 采样方式：扩散，可以扩展泵吸；

6、 气体量程：0-20.00mg/m3 ；

7、 精确度：≤±5%FS；

8、 分辨率：0.01mg/m3 ；

9、 重复性：≤±2%FS ；

10、 零点漂移： ≤±2%FS/6h ；

11、 跨度漂移： ≤±5%FS/6h ；

12、 响应时间： T90≤3 S ；

13、 通信方式：GPRS 或者 RS485 或者无线 WIFI

14、 输出信号：HJ212-2017

15、 报警方式：声光报警

16、 工作温度： -20~60 度；

17、 工作湿度： 0~90%RH(无凝结)

18、 使用寿命： 传感器（1 年）、仪器（5 年）；

19、 产品尺寸：150*150*60气体检测与智慧环保服务运营商

4．产品特点：

1.实现高性能自动监测，防干扰技术设计

2.精度高，性能可靠，适用于户外和工业环境

3.实现数据参数采集，自动上传网络平台，自动发布数据（GPRS 输出）

4.集成 GPRS 通信技术，实时监测环境数据，实时传输数据，实时监控设

备 运行状态（GPRS 输出）

5.体积小，模块化设计，灵活布局

6.集成温度补偿技术，长久自动校准技术

7.采用 32 位高速处理核心芯片

8.采用 LED 高亮度数码管

9.遥控远程操作

5.系统组成：

本系统由气体传感监测单元、温湿度监测单元、数据采集和传输单元和数据

采集处理传输单元等 4 部分组成。系统集成了物联网、大数据和云计算技术，通

过气体传感器、温湿度传感器和数据采集传输等设备，实现了实时、远程、自动

监控厕所空气质量；数据通过 4G 网络传输，可以在智能移动平台、桌面 PC 机、

公厕的液晶显示屏等多终端访问，可实现监管部门厕所空气质量的远程监管。

6.系统结构：

1. 采用高精度电化学传感器，性能可靠稳定

2. 配备奕帆科技的核心技术+独立算法，确保数据精准可靠

3. 内置除尘，除水、散热等多重预处理系统，有效延长使用寿命

4. 高度智能集成技术，上电自动监测，无需人工值守

5. 集成温度补偿技术+自动校准技术，智能校准无需人工干预

6. 集成GPRS通信技术，实时监测数据可对接环保局平台

7. 采用10寸工业触摸显示屏、大屏显示更清晰

8. 内置16G内存卡，数据可存储2-5年

9. 采用32位高速处理芯片、断电上电监测自动联网功能

10. 传感器具备自动清洗、智能校准功能， 365*24小时连续监测毫无压力

11. 外观专利设计，防干扰，满足各种场合使用条件
