NOX氮氧化物在线监测系统 - 气体在线监测预处理系统

来源:气体检测仪厂家 2021-10-27 13:51:14 点击:5493

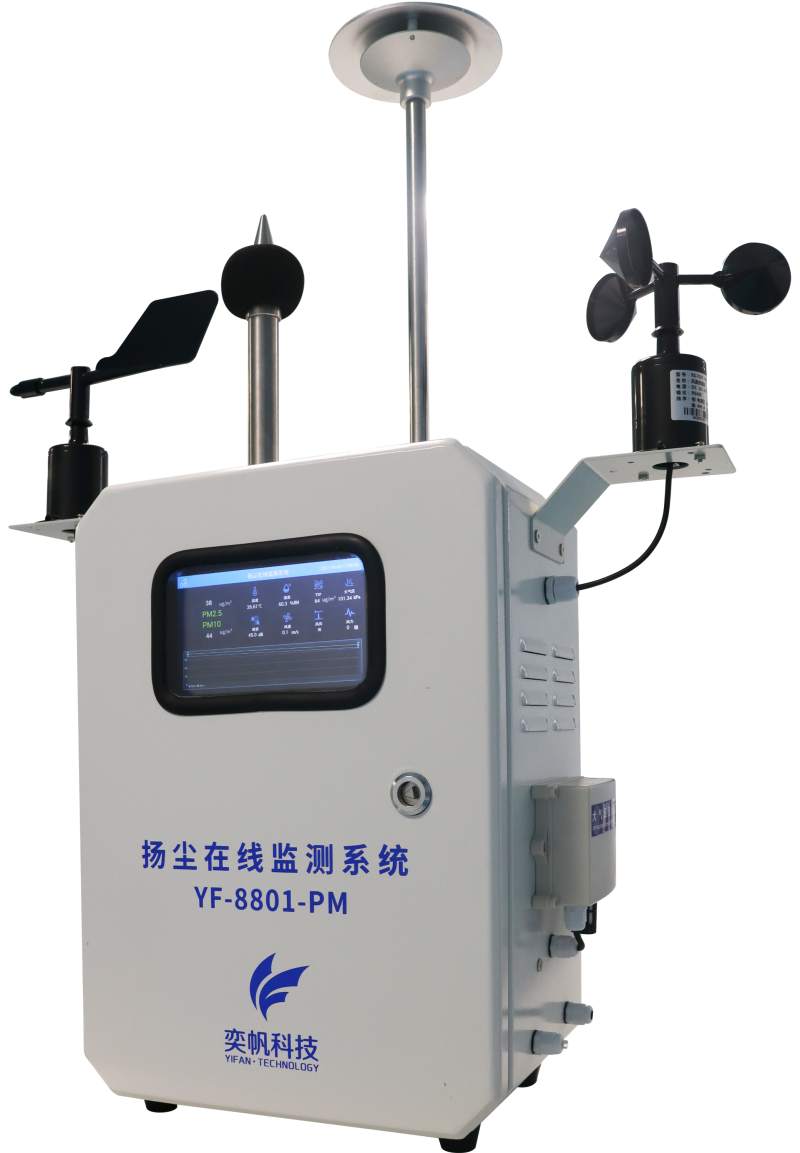

泵吸款扬尘监测系统

    氮氧化物在线监测系统TH-2000-C产品描述:


  TH-2000-C氮氧化物在线监测系统主要应用于气体分析行业。


  主要检测场合:燃气锅炉尾气监测、污染源在线监测、烟气排放、脱硫脱硝、锅炉尾气、污水管道气体检测分析、高温高湿气体检测分析等。


  主要原理是:采样单元采集现场的烟气或被测气体,预处理单元对气体进行降温、除湿、过滤粉尘,并将被测气体的温度和湿度恒定在一定范围,气体检测单元检测分析被输送过来的气体,在显示屏上实时显示被测气体浓度,并将数据信号向外传输到PLC或者电脑等终端,也可以通过无线GPRS(DTU)或网络传输到各地环保局或云服务器,用户再从服务器读取数据,可以实现全球联网监控分析。整个过程为自动化处理,不需人为干预处理。


  TH-2000-C氮氧化物在线监测系统适用于低粉尘、高温度、高湿度场合的气体检测分析,若被测气体的粉尘含量高,需要选配自动反吹系统或预留反吹接口定期接入压缩空气进行反吹,否则需要定期手动维护清洗粉尘过滤器。TH-2000-C气体预处理系统内置双级电子冷凝除湿系统和0.5米精细粉尘过滤取样头(法兰安装),采样距离40米,自动降温、自动排水、过滤焦油。对于易溶于水的气体检测分析和冬天室外结冰环境,防止采样管路结冰,需选择保温和电伴热恒温控制系统。如果对被测气体的干燥度和洁净度要求很高,请选择TH-3000系列,含保温和电伴热恒温控制系统、双级高效压缩机水冷除湿系统,可以将气体的露点稳定控制在4℃或5℃


  氮氧化物在线监测系统参照法规:


  《火电厂大气污染物排放标准》 GB13223-96

  《中华人民共和国大气污染防治法》 2000年9月1日起实施

  《火电厂烟气连续监测系统典型设备技术规范书》 G-HB97-01

  《火电厂烟气连续排放连续监测技术规程》 HJ/T-2000

  《固定污染源排放中颗粒物测定与气态污染物采样方法》 GB/T16157-1996

  《烟气采样器技术条件》 HJ/T47-1999

  《烟气采样器技术条件》 HJ/T48-1999

  《固定污染源烟气排放连续监测技术规范》 HJ/T75-2007

  《固定污染源烟气连续监测系统要求及检测方法》 HJ/T76-2007


  氮氧化物在线监测系统产品特性:


  可选防爆型、防水设计(标配不防爆,防护等级IP66,户外型),检测快速,可靠,稳定。

  可将气体分析单元内置于机箱内,也可以外置。

  标准采样距离为30~40米,选配真空泵采样距离超过70米。

  TH-2000-C标准预处理温度为600℃,更高温度可以定制,TH3000可以预处理2000℃的烟气。

  标配:7寸显示屏,可集成显示各类探头参数和控制其他设备。可选:无显示视窗

  选配:网络传输、4-20mA输入、RS485输入、4-20mA输出、RS485通讯。

  选配:无显示窗口、GPRS无线传输、声光报警、数据打印功能、linux操作系统、触摸屏、16G大容量SD存储卡、U盘存储。


  氮氧化物在线监测系统产品外形:


  外形尺寸:820mm高500mm宽350mm厚


  氮氧化物在线监测系统原理介绍:


  将样气按照分析仪能够接受的压力、温度、湿度、流量、(含尘量)、以及干净程度完成其处理功能,主要完成以下几项工作:

  样品取样:用真空取样泵或直流无刷泵将样气从烟道等环境中抽出

  粉尘过滤:被测气体经过精密粉尘过滤器再进入取样管路,如果是高粉尘环境可以选配自动反吹系统

  降温处理:通过取样探头和取样管路降温,可以处理600℃以内的气体,更高温度可定制

  选配功能:双级电子冷凝除湿系统,将气体的露点稳定控制在4℃或5℃

  焦油处理:样气经过焦油过滤器以后除去焦油和残余粉尘

  气水分离:样气经取样管路降温以后出现游离水,气水分离器将气、水、残余粉尘分开,自动排水

  二次过滤:根据现场湿度大小选配,进行二次水汽分离

  伴热功能:此功能为选配,加热、保温,防止水汽凝露和部分气体溶于水,冬天防止采样管路结冰

  检测分析:实时检测并显示浓度,并以4-20mA/RS485等信号方式传输数据,也可以通过DTU无线传输或网络传输到远程服务器或环保局、监测站

  流量调节:控制气体的检测分析进气量

  气体切换:进行被测气体、标准气体或空气的切换

  反吹功能:选配,预留反吹接口,可接入8mm的气管

  氮氧化物在线监测系统技术参数:


  系统构成:采样单元、样气预处理单元、气体分析单元

  检测参数:NOX、NO、NO2、O2,选配SO2等其他各种气体,也可以接入检测风速、风向、雨量、大气压力、管道压力、温湿度等气象参数,根据客户要求选定

  测量范围:NOX(0-100毫克/立方)、NO(0-100毫克/立方)、NO2(0-50毫克/立方)、O2(0-30%Vol),SO2(0-100毫克/立方),其他量程可选,视检测现场的实际需求而定

  检测原理:电化学,视检测现场气体成分、浓度及现场工况而定,可选红外、激光、紫外光谱等原理

  采样温度:- 40℃~600℃(标准),更高温度可定制,2000℃以内

  采样湿度:0~99%RH,可预处理高湿气体

  主机工作环境:- 40℃~70℃,≤95%RH

  工作方式:在线式连续工作,泵吸式采样(正压、负压、真空环境都可用)

  采样距离:标准30~40米,选配真空泵的采样距离大于70米

  采样流量:可调,2升/分钟(标准),4或10升/分钟,可选

  工作电压:220VAC,50HZ

  输出信号:4~20mA、RS485、多路无源触点,选配:DTU无线传输、网络传输等各种方式

  外形尺寸:820mm高*500mm宽*350mm厚

  防护级别:IP66 户外防水型,可选防爆型

  显示方式:标准产品为7寸触摸彩屏显示,可选无显示窗口、linux操作系统

  数据存储:可选10万条数据或16G大容量SD存储卡、U盘存储

  打印方式:无打印功能,可选配无线蓝牙打印机进行打印

  报警方式:选配一体式声光报警器或外置型声光报警器


  氮氧化物在线监测系统配件清单:


  在线监测系统 1套(内含对应气体检测仪1台)

  产品说明书 1本

  红外遥控器1个

  上位机电脑连接软件(电子邮件形式免费发送)1份

  RS485 modbus(RTU)通信协议(电子邮件形式发送) 1份
