石油石化厂防爆 VOCs 在线监测系统 储罐区 / 装卸区防爆 VOC 监测方案
背景介绍
为贯彻落实《石化行业挥发性有机物综合整治方案》的相关要求，大力推进石化行业挥发性有机物（VOCs）管理控制，开展VOCs污染源排查工作，制定本指南。
一、适用范围
本指南适用于石油炼制、石油化学工业企业，成品油和化学品储存、分装(（配送）企业，主要排查设备、管线泄漏，挥发性有机液体储存、调和、装卸，工艺废气、废水收集及处理等方面的VOCs污染源。所有排查及申报的责任主体均为企业。
本指南中使用的VOCs排放量估算方法适用于污染源普查，在总量控制和环境影响评价中可参照执行。
二、工作目标
本指南采用全过程精细化管理思路和开放型监管模式的核心思想，以源头控制、过程监管与末端监管相结合的方式，通过“政府引导、企业自律、公众监督”，实现企业VOCs排放情况“可监测测量、可计算报告、可验证核查、可公示公开”，最终指导企业及政府监管部门开展VOCs污染控制工作。
三、工作方法
本指南采用实测、物料衡算、模型计算、排放系数等排放量核算方法，重点对企业原辅材料和产品储存、生产工艺环节的物质清单和排放量开展排查，摸清企业的VOCs排放状况。
方案介绍

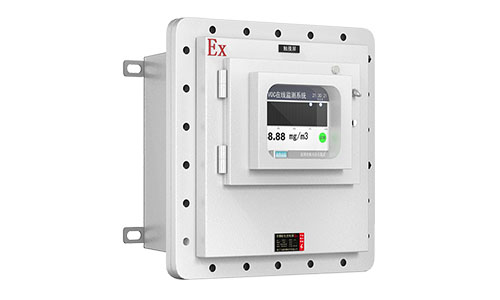

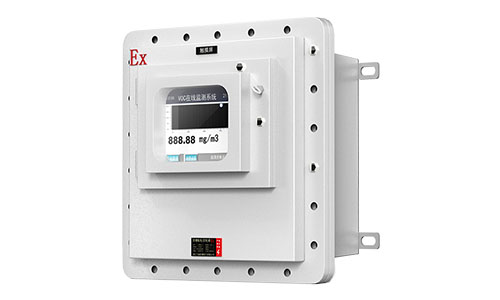

奕帆科技防爆VOCs在线监测系统，由奕帆科技自主研发生产的防爆VOCs在线监测系统YF-8801-VOC、奕帆环保数采仪YF-200、中环智云环保大数据监测平台和运维服务四部分组成，以实现对环境中VOC气体的精确监测和数据实时分析处理。
监测原理
YF-8801-VOC防爆VOCs在线监测系统采用泵吸式方式检测气体，专门针对具有防爆要求的场合推出的防爆型VOCs在线监测系统，对有防爆要求的区域中的固定污染源进行VOCs排放浓度及总量监控。系统配备优质进口气体传感器，具有极好的灵敏度和出色的重复性，大大提高了实时监测的精准度；仪器采用嵌入式微机控制，操作简单，功能齐全，可靠性高，具有多种自适应能力；使用触控液晶显示屏及LED显示屏，直观清晰查看相关数据，人机交互性强。
技术参数
| 气体种类 | VOC |
| 电源输入 | 220AC |
| 传感器类型 | PID光离子/红外 |
| 采样方式 | 泵吸式 |
| 气体量程 | 0-20000mg/㎥(量程可选) |
| 分辨率 | 1mg/㎥ |
| 响应时间 | T90≤10S |
| 精确度 | ≤±3%FS |
| 跨度漂移 | ≤±3%FS/6h |
| 工作温度 | -20~60℃ |
| 工作湿度 | 0~90%RH(无凝结) |
| 报警方式 | 声光报警 |
| 通讯方式 | RS485 数字信号（直接传至环保平台） |
| 显示屏 | 7寸触摸 |
| 防爆等级 | EXD II CT6GB IP66 |
| 输出信号 | GPRS(HJ212-2005、HJ212-2017) |
| 使用寿命 | 仪器3年以上 |
| 产品尺寸 | 450*500*250cm |
产品特点
①采用高精度传感器，监测数据准确稳定
②内置除尘/冷凝/除水/过滤等多级预处理系统
③高性能自动监测，上电自动监测
④集成温度补偿技术，自动校准技术、无需人工干预
⑤实时监测数据可对接环保局平台
⑥内置内存卡，数据可存储2-5年
⑦内置自动散热系统，有效延长设备的使用寿命
⑧采用32位高速处理芯片、断电上电监测自动联网功能
⑨传感器具备自动清洗、智能校准功能
⑩采用7寸工业触摸显示屏、大屏显示更清晰
监测参数
VOCs气体在线监测系统是当下气体污染源场合都要安装的设备，气体对于人体的影响越来越大，所以安装气体监测设备可以清楚地了解气体污染程度，并根据相关参数测量数据通过我司算法对VOC气体值进行测算，集自动监测、统计分析、数据传输于一体，实现24小时实时监测、现场数据采集、超标浓度判定、超标报警等功能。
| 监测因子 | 单位 | 分辨率 | 响应时间 | 原理 |
VOC | ppm | 100ppm | ＜10S | 红外 |
| ppm | 10ppm | ＜10S | PID |
范围引用文件
本指南引用下列文件或其中的条款。凡是不注日期的引用文件，其有效版本(（包括所有的修改单）适用于本指南。
《中华人民共和国大气污染防治法》；
《大气污染防治行动计划》(（国发(〔2013〕37号）：
《重点区域大气污染防治“十二五”规划》(（国函(〔2012〕146号）
《挥发性有机物(（VOCs）污染防治技术政策》(（环保部公告2013第31号）；
《石化行业挥发性有机物综合整治方案》(（环发(〔2014〕177号）：
GB 16297
《大气污染物综合排放标准》；
GB14554《恶臭污染物排放标准》：
GB 8978
《污水综合排放标准》：
GB 20950
《储油库大气污染物排放标准》：
GB 20951
《汽油运输大气污染物排放标准》：
《石油产品蒸气压测定法(（雷德法）》：GB/T 8017
GB31570
《石油炼制工业污染物排放标准》：
环保大数据平台

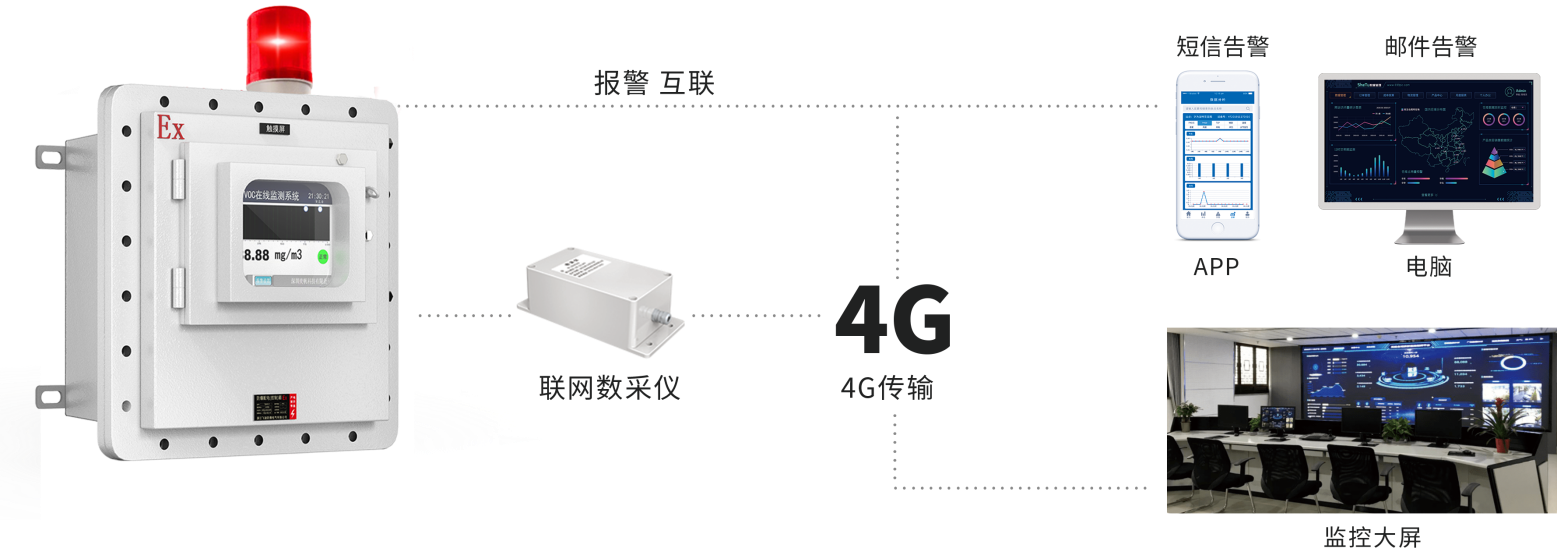

奕帆VOCs在线监测系统软件系统包括远程数据采集、处理、存储、传输、分析和显示等模块，通常采用云计算技术和人工智能算法对数据进行处理和分析，提供实时数据监视、趋势分析、预警和报告等功能。通过现场端设备对VOCs气体进行全天候24小时监测，并将监测数据在软件系统进行质控、分析以及应用，从而为辖区VOCs气体来源分析提供科学合理的决策支持。数据详情可进行多元化展示，包括实时数据、历史数据、智能分析比对，生成分析报表；结合大数据分析模型，由点及面，全面覆盖。同时，具备数据监管大屏，直观呈现数据变化动态，充分满足监管单位的监测需求。
