露天矿山粉尘在线监测系统厂家 PM10 粉尘实时监测 对接环保平台
一、项目介绍
矿山开采、剥离、破碎、筛分、物料堆放、车辆运输、装卸作业全过程会产生大量无组织粉尘污染，主要包含采掘工作面扬尘、堆场起尘、道路运输扬尘、破碎筛分粉尘等。矿山粉尘具有浓度高、颗粒粗、突发性强、随风扩散快、昼夜波动大的特点，是矿区大气污染、职业健康危害、扬尘扰民、环保督查的重点管控对象。
为贯彻落实《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，参考环保部印发的《大气PM2.5、PM10、TSP粉尘颗粒物（试行）（征求意见稿）》等四项技术指南意见的函，“污染防治攻坚战”的热潮正在各省市如火如荼地开展，亟需加强矿山粉尘防治。
二、建设依据
全国人民代表大会常务委员会修订《中华人民共和国环境保护法》；
全国人民代表大会常务委员会修订《中华人民共和国大气污染防治法》；
《国务院关于环境保护若干问题的决定》；
《国务院排污费征收管理条例》；
国家标准GB 5748-85《作业场所空气中粉尘测定方法》；
卫生部行业标准WS/T 206－2001《公共场所空气中可吸入颗粒物（PM10）测定方法－光散射法》；
《关于印发〈全国环保部门环境应急能力建设标准〉的通知》（环发
〔2010〕146号）；
《环境保护部关于印发〈先进的环境监测预警体系建设纲要（2010-2020）〉的通知》（环发〔2009〕156号）。
三、技术标准
1. GB 16297《大气污染物综合排放标准》
2. GB 3095《环境空气质量标准》
3. T/GRM 170—2026《露天煤矿粉尘监测技术要求》
4. HJ/T 194《环境空气质量自动监测技术规范》
5. HJ 653、HJ 654 颗粒物监测设备技术要求
四、设备选型及技术优势

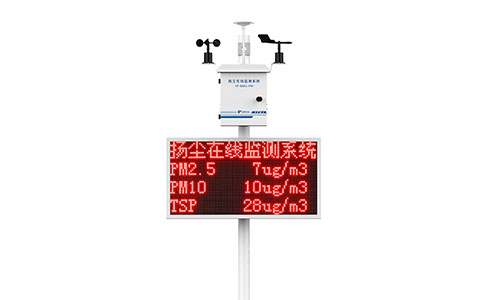

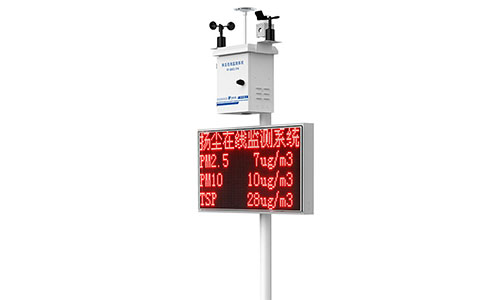

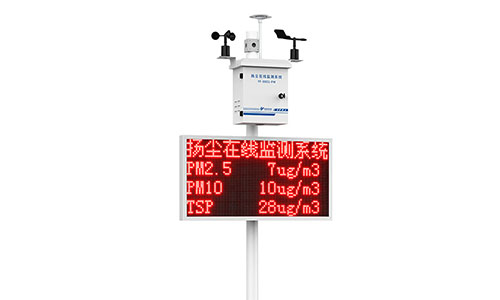

设备型号：矿山专用扬尘在线监测终端
1. 工业级泵吸式激光监测，抗矿山大风沙干扰，数据稳定；
2. 多级过滤+防堵气路设计，专门适配矿山高粉尘恶劣工况，不易堵孔、不易漂移；
3. 全天候温湿度自动补偿，杜绝雨天、雾天数据失真；
4. IP65高防护等级，防雷、防雨、防尘、抗风沙；
5. 4G无线传输，免布线、即装即用；支持断点续传，断网自动存数据；
6. 本地实时显示+声光超标报警；
7. 支持对接环保平台、矿山智慧管控平台。
供电方式
- 有市电区域：220V交流供电
- 无市电偏远堆场、边坡区域：太阳能光伏+储能供电，完全免布线
技术特点
模块化设计，配置任意组合，便于按需设定不同监测因子，适合大规模网格化布点；
泵吸式检测方法，无需更换采样切割器，可同时测量PM10、PM2.5、TSP质量浓度；
电路采用工业级嵌入式处理器，可适应严苛室外环境，工作环境温度范围（-40—70）℃；
颗粒物采样采用加热除湿控制，去除水雾对测量数据的影响；
颗粒物长寿命采样动力系统，安静、高效；
选用工业级数据传输模块，数据传输稳定可靠；
系统采用单通道通信方式，在极端情况下实现通信，保证数据连续性；
l 模块化设计，保证系统稳定性；
l 不仅可以实现远程数据传输，也可远程读取系统状态信息，并可以实现远程控制，实现远程修改仪器参数、诊断故障；
l 终端设备可以远程升级应用程序，实现远程维护，保证用户可以使用最新的应用程序，及时更新系统功能；
l 可选配气象五参数测试仪；
l 可选配各种大品牌的摄像头（需自行注册账号），保证夜间和视距拍摄要求，可自动抓拍，也可供用户实时查看；
l 现场实时数据显示；
l 选配数据服务平台可显示分钟、小时均值、日均值。
l 报表分析功能可生成日报表、月报表、年报表，并提供趋势分析等功能。
l 支持同屏多点位显示，支持移动终端数据查询，也可向显示终端推送数据；安装方式多样，可根据现场情况选择支架安装、挂杆安装等多种方式。
4.5 外观设计标准
l 系统贴有产品铭牌，铭牌上标有仪器名称、型号、生产单位、出厂编号、制造日期。
l 系统仪器各零部件连接可靠，表面无明显缺陷，各操作按钮使用灵活，定位准确。
l 系统仪器各显示部分的刻度、数字清晰，涂色牢固，不存在影响读数的缺陷。
l 系统仪器外壳耐腐蚀、密封性能良好。
五、超低粉尘案例概述
1. 按照超低排放相关标准及要求，公司需在超低排放管控平台中接入 TSP 相关数据。相关点位及数量如下：
2. 项目内容：
监测因子 量程 适用场景TSP总悬浮颗粒物 0～10000μg/m³ 厂界、堆场、全域考核主指标PM10可吸入颗粒物 0～10000μg/m³ 道路扬尘、日常环保考核PM2.5细颗粒物 0～1000μg/m³ 区域空气质量评价风速、风向 0～60m/s、0～360° 扬尘溯源、污染扩散分析温湿度 温度-40～80℃、湿度0～100%RH 数据补偿、防结露噪声（选配） 30～130dB 矿区作业噪声管控测量误差： ±10μg/m3 的最大值。加热除湿系统，气路保护，泵吸式。
安装位置如下：
监测点位布设方案（矿山标准布点）
1、矿区厂界（必布）四周厂界围墙、迎风面、主风向下风口布设，监控整体外排扬尘，满足环保督查验收。
2、矿区主干道沿线运输道路两侧关键点位，监测车辆碾压、通行扬尘。
3、破碎站、筛分车间出入口工艺产尘重点区域，监测设备运行工况粉尘泄漏。
4、大型矿石堆场、排土场周边大面积裸料起尘重点区域，实现大风天气扬尘预警。
